DEV CHECK SERIES

FORGED
CHECK VALVE

체크 밸브는 배관 및 유체 시스템에서 유체(액체 또는 기체)가 한 방향으로만 흐르도록 하고, 역류를 자동으로 차단하는 안전 장치입니다. 펌프 및 장비 보호, 시스템 압력 유지, 워터해머(수격현상) 방지 목적으로 산업 현장과 일상 배관에 널리 사용됩니다.

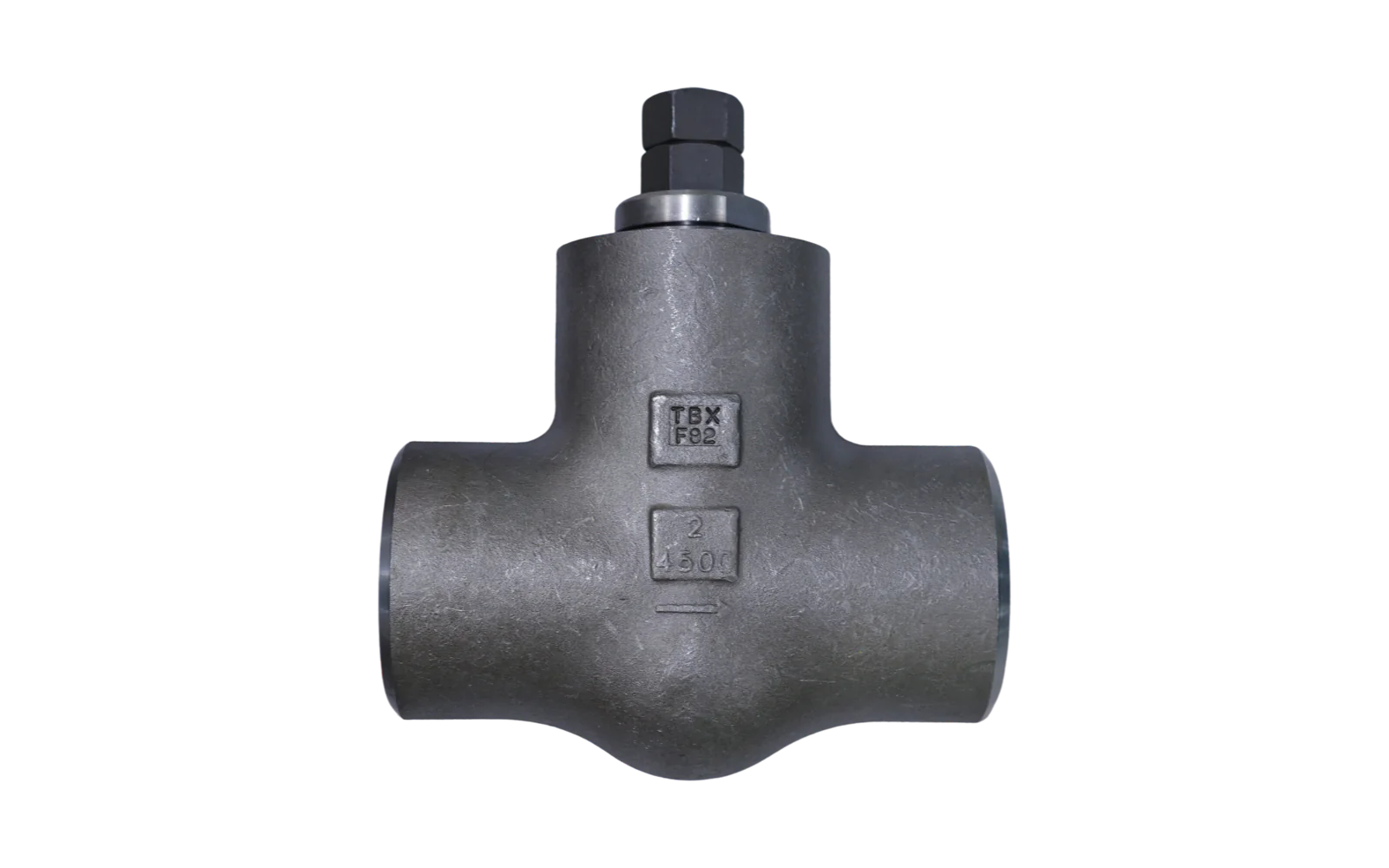

CHECK VALVES

Class는 API 800, 1500 / ANSI 150~4500을 지원하며, 사이즈는 3/8"부터 2"까지 가능합니다. 연결 방식은 Socket Welding, Threaded, Butt Welding, Flanged 타입이 있으며, 재질은 A105, A182 시리즈(F5, F9, F11, F22, F304, F316, F304L, F316L, F321, F347, F51, F91) 및 A350-LF2까지 다양합니다. Swing Check는 Renewable Seat, Lift Check는 Integral Seat 구조로 제공됩니다.

CLASS
API 800, 1500 / ANSI 150, 300, 600, 900, 1500, 2500, 4500
Size
3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
End Connection
Socket Welding, Threaded, Butt Welding, Flanged
Material
A105, A182-F5, A182-F9, A182-F11, A182-F22, A182-F304, A182-F316, A182-F304L, A182-F316L, A182-F321, A182-F347, A182-F51, A182-F91, A350-LF2
Feature
Swing Check — Bolted Cover Or Welded Cover Renewable Seat; Lift Check — Bolted Cover Or Welded Cover Integral Seat

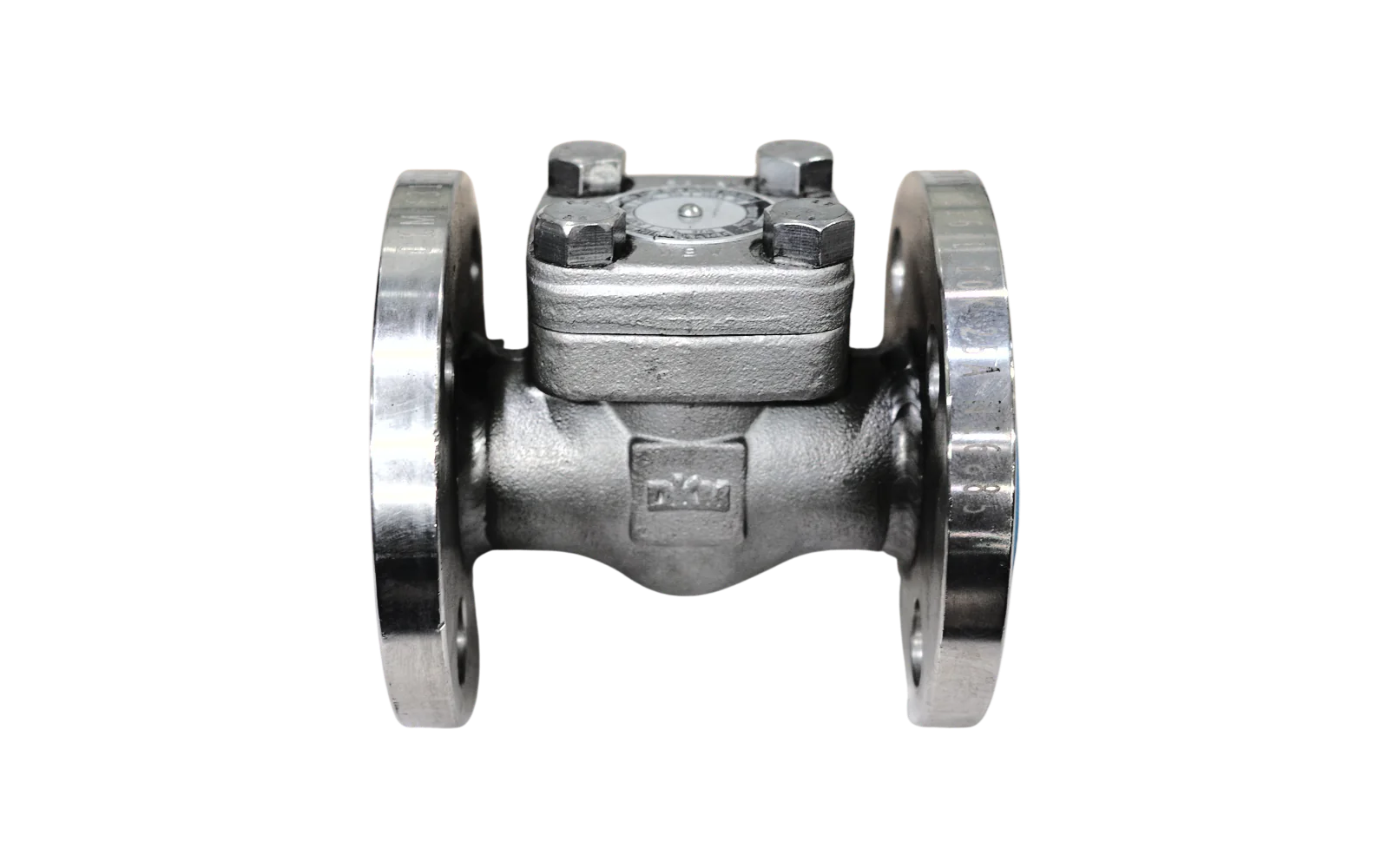

SA2A-F304
F304
도면
MODELSA2A-F304
TYPESwing or Lift
CLASSANSI 150
재 질A182-F304
CONN.Flanged
FEATUREBolted, Welded or Pressure seal cover / Renewable seat
사이즈3/8"(15A) ~ 2"(50A)

단조 ANSI 150 스테인레스 체크밸브

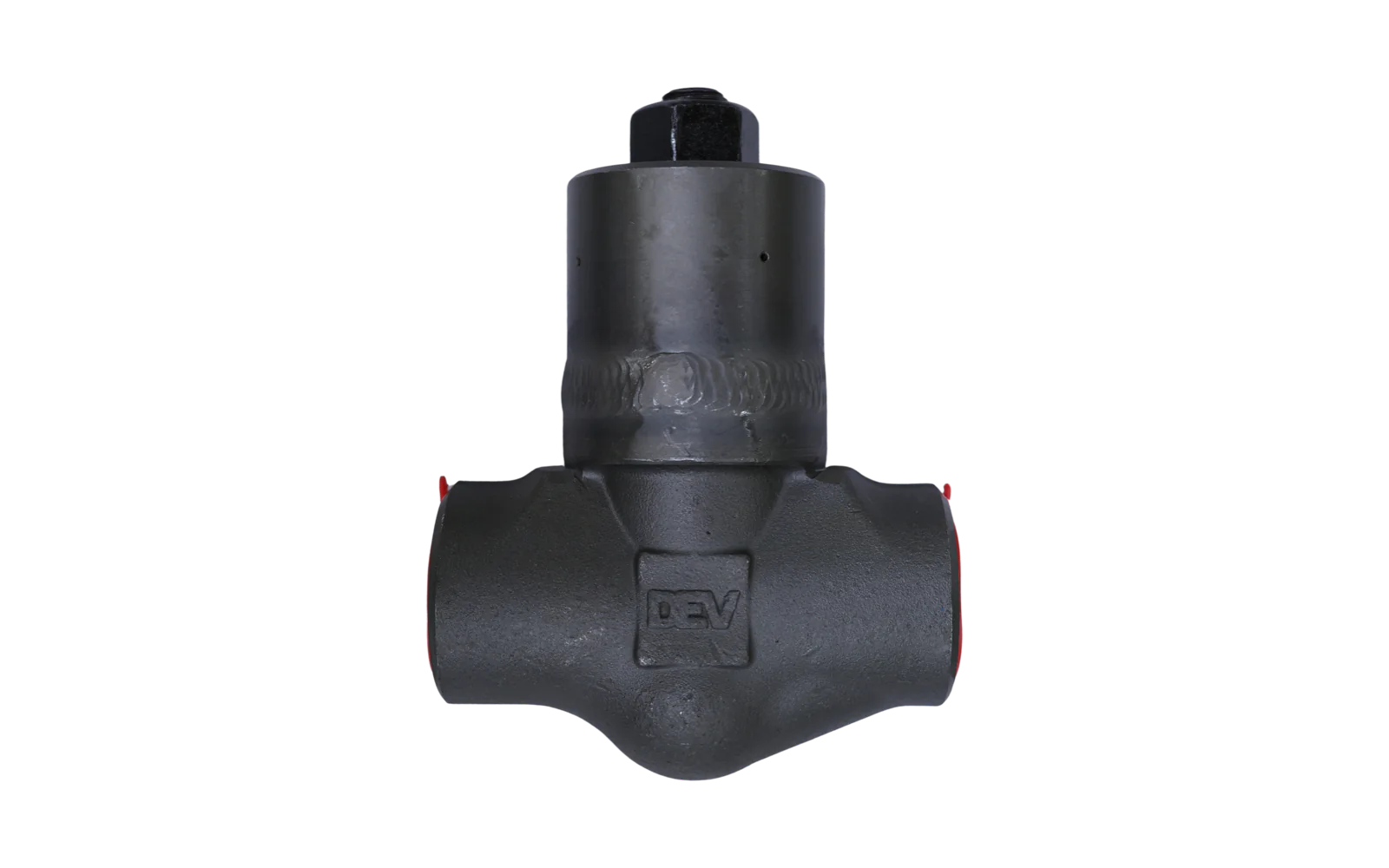

LA7D-A105
F304
도면
MODELLA7D-A105
TYPESwing or Lift
CLASSAPI 800
재 질A105
CONN.Screwed, Socket ends
FEATUREBolted, Welded or Pressure seal cover / Renewable seat
사이즈3/8"(15A) ~ 2"(50A)

단조 API 800 카본스틸 체크밸브

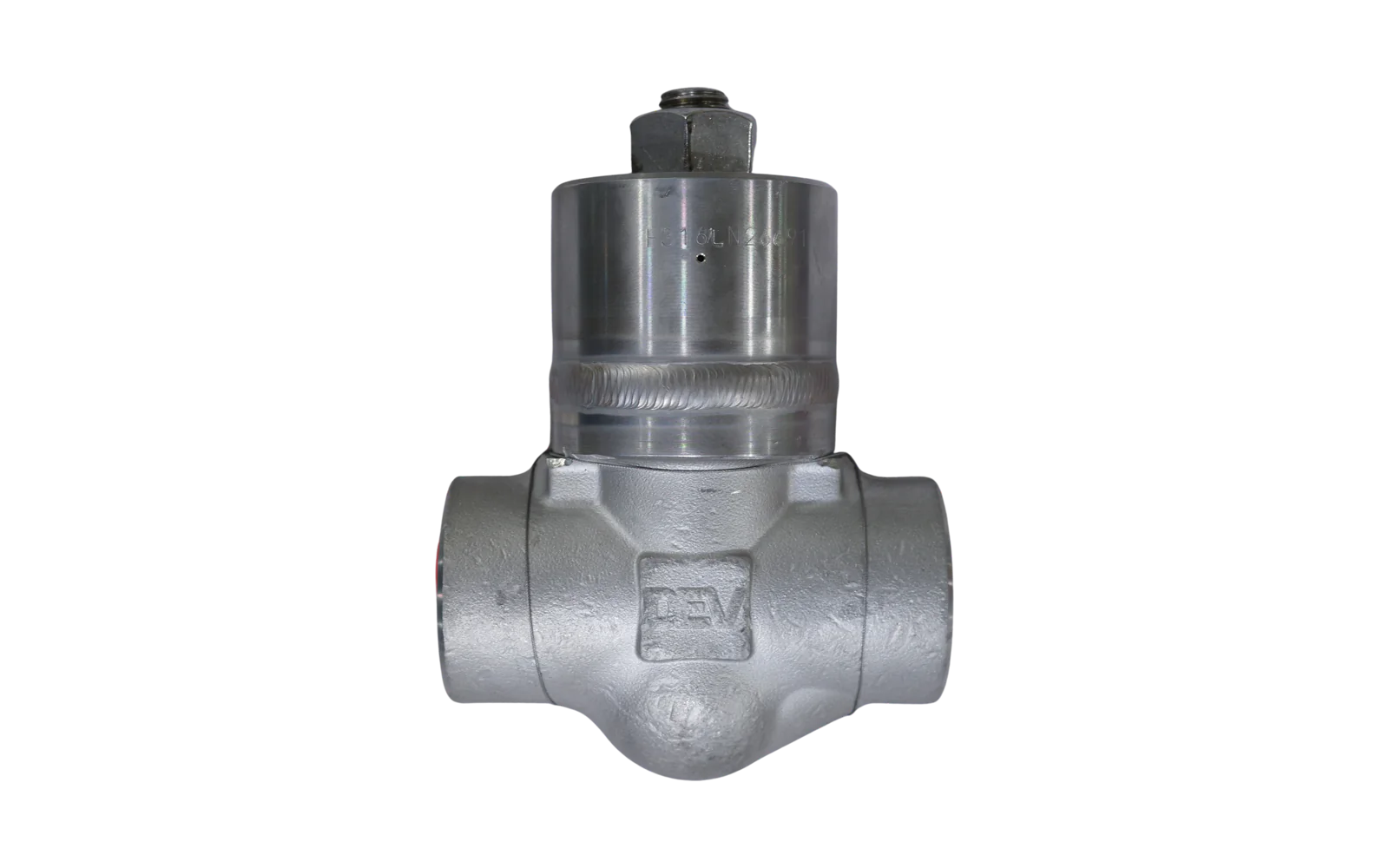

LA7D-F304
F304
도면
MODELLA7D-F304
TYPESwing or Lift
CLASSAPI 800
재 질A182-F304
CONN.Screwed, Socket ends
FEATUREBolted, Welded or Pressure seal cover / Renewable seat
사이즈3/8"(15A) ~ 2"(50A)

단조 API 800 스테인레스 체크밸브

REFERENCE

MODEL CODING

모델 코드는 Valve → Type → End Construction → Class 순서의 기본 코드 뒤에 Material 접미사를 붙입니다. 사이즈는 모델명과 별도로 표기합니다.

Valve Type End Class Material
A ANGLE A BASIC 1 SW A 150 -F304 A182-F304
B BALL B YOKE WELDED 2 RF B 300 -A105 A105
G GLOBE C WELDED BONNET/COVER 3 FF C 600
L L/CHECK D LONG BONNET 4 RTJ D 800
S S/CHECK E CRYOGENIC 5 BW E 900
T GATE F BELLOWS 6 NPT F 1500
Y STRAINER G P.S.B/P.S.C 7 SW×NPT G 2500
H N.B P 4500
J Y-N.B H 5K
K NEEDLE J 10K
L 2-PIECE K 16K
N Y-P.S.B/Y-P.S.C L 20K
P WATER SEAL M 30K
N 40K
R 63K

Valve 밸브 종류

A
ANGLE
B
BALL
G
GLOBE
L
L/CHECK
S
S/CHECK
T
GATE
Y
STRAINER

Type 구조 및 형식

A
BASIC
B
YOKE WELDED
C
WELDED BONNET / COVER
D
LONG BONNET
E
CRYOGENIC
F
BELLOWS
G
P.S.B / P.S.C
H
N.B
J
Y-N.B
K
NEEDLE
L
2-PIECE
N
Y-P.S.B / Y-P.S.C
P
WATER SEAL

End Construction 끝단 형식

1
SW
2
RF
3
FF
4
RTJ
5
BW
6
NPT
7
SW × NPT

Class 압력 등급

A
150
B
300
C
600
D
800
E
900
F
1500
G
2500
P
4500
H
5K
J
10K
K
16K
L
20K
M
30K
N
40K
R
63K

Material Suffix 재질 접미사

-F304
A182-F304
-A105
A105

EXAMPLE · TA2A-F304

Gate Valve · Basic Type · RF End · Class 150 · A182-F304

하이픈 뒤에는 재질 접미사를 표기하며, 제품 사이즈는 별도 SIZE 항목에서 확인합니다.
