DEV GATE SERIES

FORGED
GATE VALVE

게이트 밸브는 배관 내 유체(액체, 기체)의 흐름을 완전히 차단하거나 개방하는 용도로 주로 사용됩니다. 구조상 유로가 일직선이라 열었을 때 압력 손실이 매우 적고, 대형 파이프라인이나 고압/고온 환경의 주 밸브로 적합합니다.

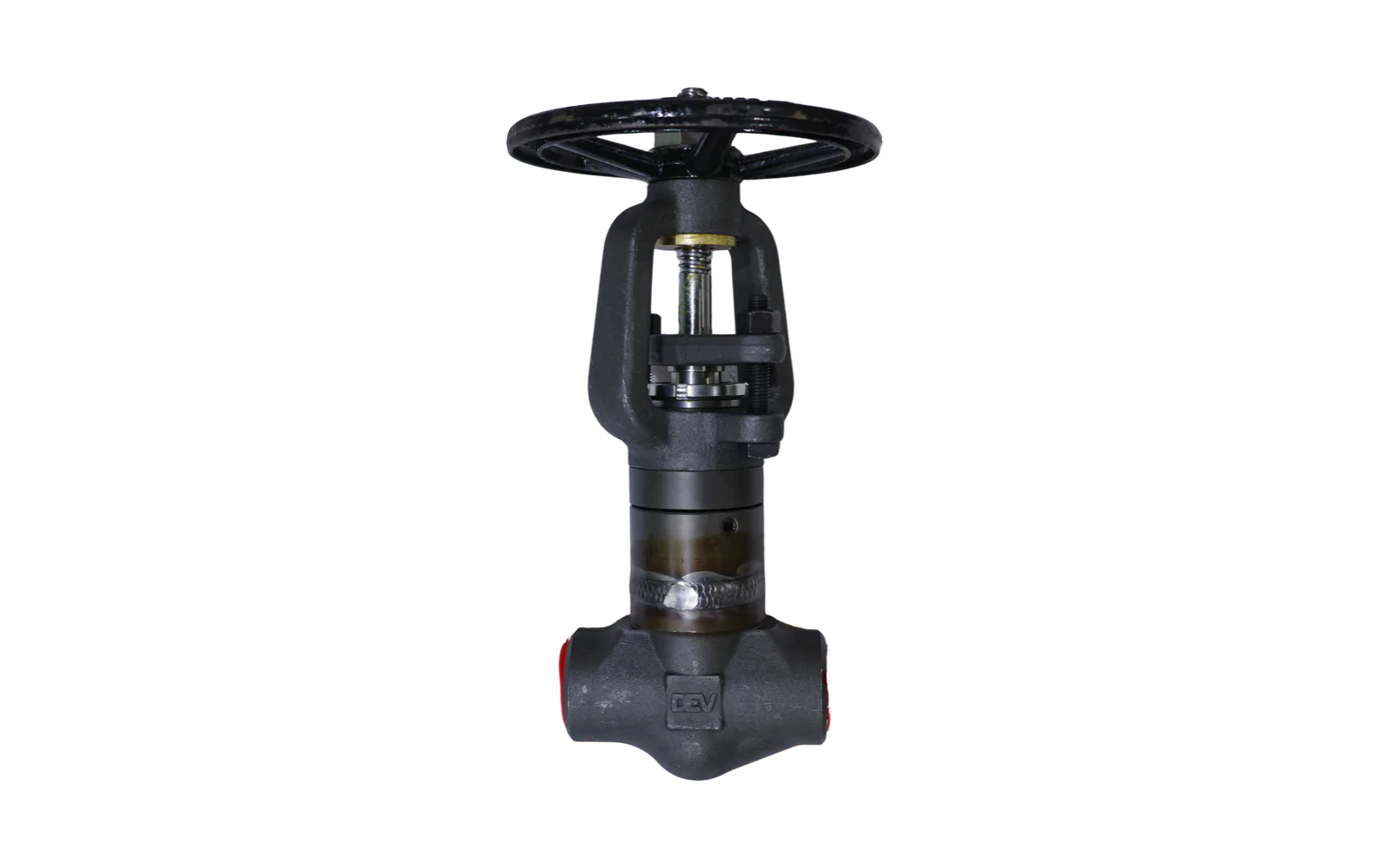

GATE VALVES

API 800, 1500 및 ASME Class 150~2500을 충족하며, 3/8"~2" 사이즈를 지원합니다. 소켓, 나사, 플랜지 등 다양한 연결 방식과 볼트형 또는 용접형 보닛, 외부 나사 구조, 교체형 시트를 특징으로 합니다. 주요 재질은 A105, F304, 등으로, 다양한 산업 환경에 적합합니다.

CLASS
API 800, 1500 / ASME Class 150, 300, 600, 900, 1500, 2500 / JIS 10K, 20K, 30K, 63K
Size
3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
End Connection
Socket welding, Threaded, Butt welding, Flanged
Feature
Bolted Bonnet or Welded Bonnet, Outside Screw & Yoke, Solid Wedge Disc, Renewable Seat.
Material
ASTM A105, A182-F5, A182-F9, A182-F11, A182-F22, A182-F304, A182-F316
A182-F304L, A182-F316L, A182-F321, A182-F347, A182-F51, A182-F91, A350-LF2

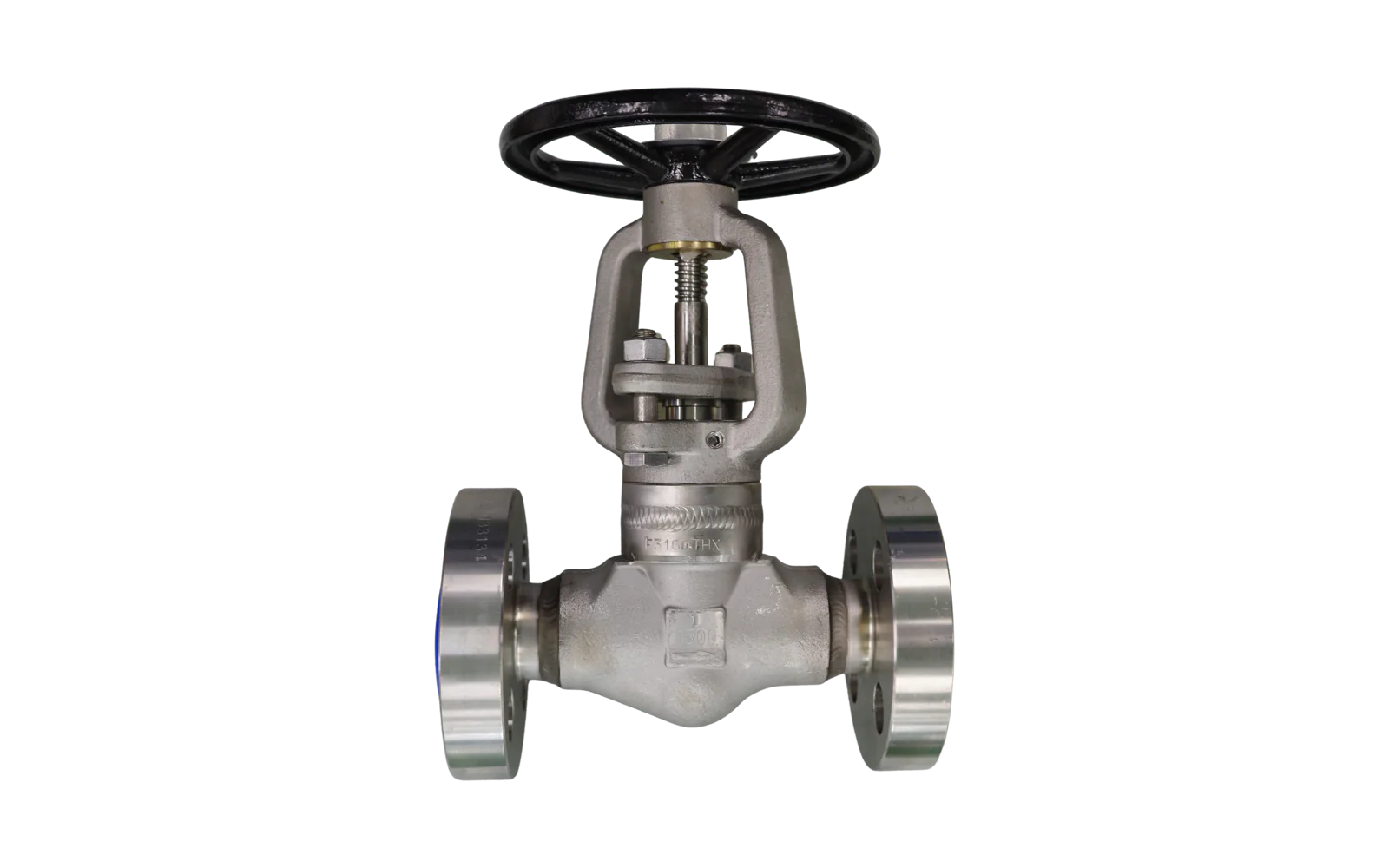

TA2A-F304
F304
도면
MODELTA2A-F304
TYPEGate
CLASSANSI 150
재 질A182-F304
CONN.Flanged
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

단조 150# 스테인레스 게이트 밸브

TA2J-F304
F304 /10K
도면
MODELTA2J-F304
TYPEGate
CLASSJIS 10K
재 질A182-F304
CONN.Flanged
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

단조 10K 스테인레스 게이트 밸브

TA1D-A105
A105
도면
MODELTA1D-A105
TYPEGate
CLASSAPI 800
재 질A105
CONN.Socket welding
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

단조 800# 카본스틸 게이트 밸브

TA6D-A105
A105 / Screwed
도면
MODELTA6D-A105
TYPEGate
CLASSAPI 800
재 질A105
CONN.Screwed(NPT)
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

NPT 타입 단조 카본스틸 게이트 밸브

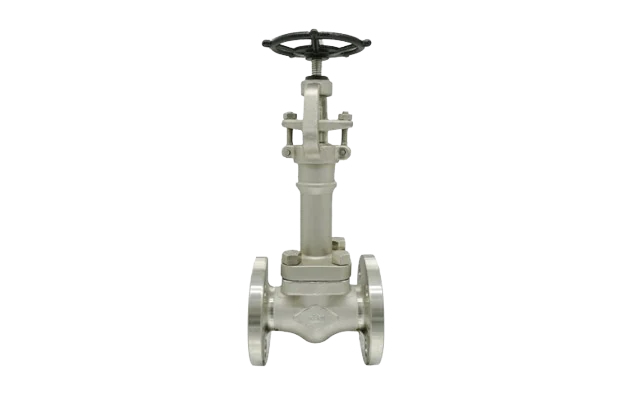

TD2A-F304
EXTENTION
MODELTD2A-F304
TYPEExtended Gate
CLASSANSI 150
재 질A182-F304
CONN.Flanged
FEATUREExtended bolted bonnet
사이즈3/8"(10A) ~ 2"(50A)

확장형 보닛 단조 게이트 밸브

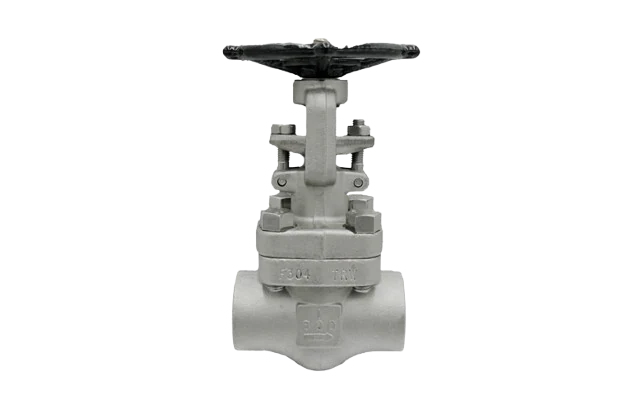

TA1D-F304
F304
도면
MODELTA1D-F304
TYPEGate
CLASSAPI 800
재 질A182-F304
CONN.Socket welding
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

단조 800# 스테인레스 게이트 밸브

TA6D-F304
F304 / NPT
도면
MODELTA6D-F304
TYPEGate
CLASSAPI 800
재 질A182-F304
CONN.Screwed
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

NPT 타입 단조 스테인레스 게이트 밸브

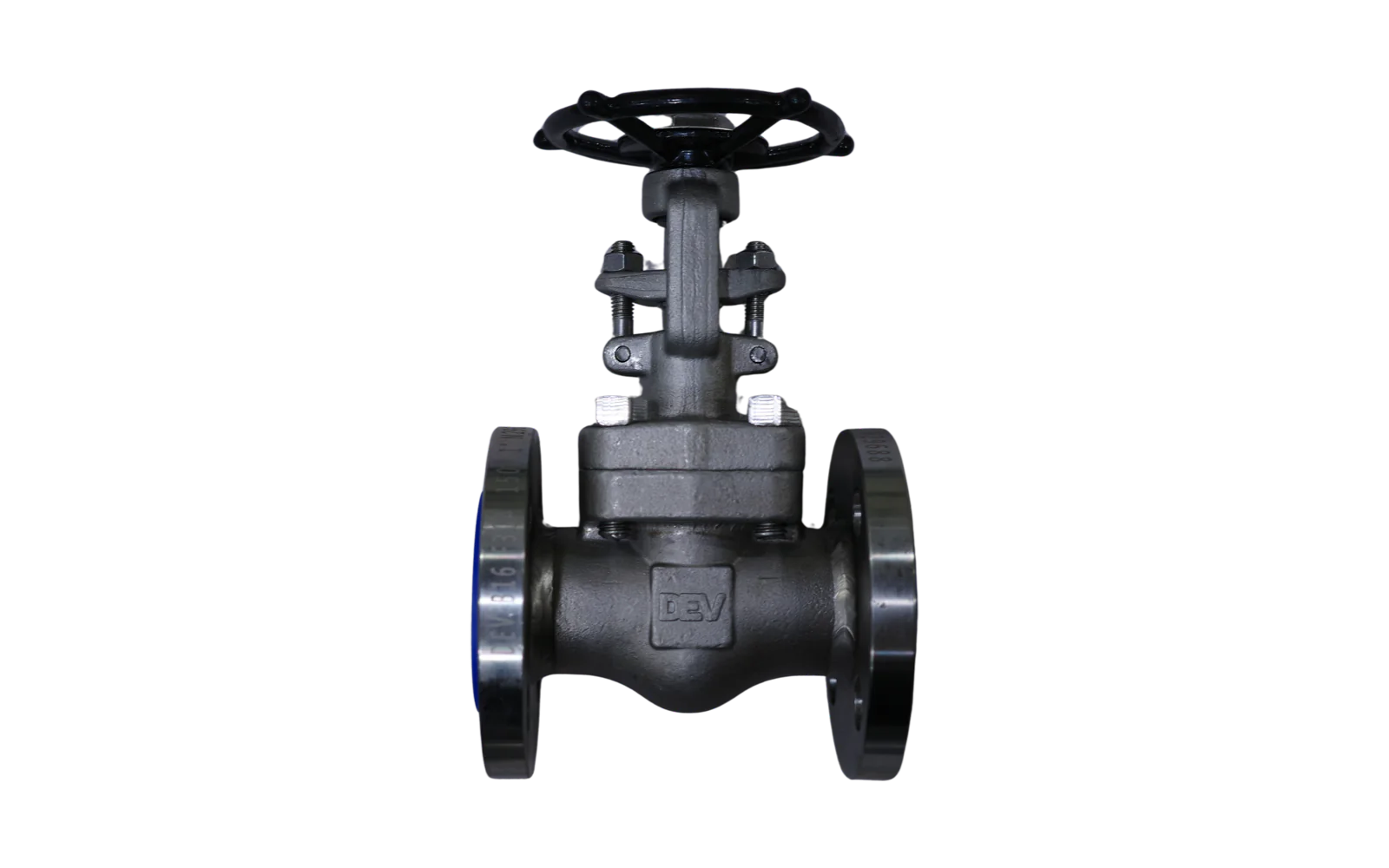

TA2A-A105
A105 / 150#
MODELTA2A-A105
TYPEGate
CLASSANSI 150
재 질A105
CONN.Flanged
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

단조 150# 카본스틸 게이트 밸브

TA2J-A105
A105 / 10K
MODELTA2J-A105
TYPEGate
CLASSJIS 10K
재 질A105
CONN.Flanged
FEATUREBolted
사이즈3/8"(10A) ~ 2"(50A)

단조 10K 카본스틸 게이트 밸브

TF1D-A105
벨로우즈
MODELTF1D-A105
TYPEBellows Gate
CLASSAPI 800
재 질A105
CONN.Socket welding
FEATUREBellows / Bolted
사이즈3/8"(10A) ~ 2"(50A)

API 800 단조 카본스틸 게이트 밸브

TE1D-A105
초저온용
MODELTE1D-A105
TYPECryogenic Gate
CLASSAPI 800
재 질A105
CONN.Socket welding
FEATURECryogenic / Bolted
사이즈3/8"(10A) ~ 2"(50A)

초저온 공정용 단조 게이트 밸브

REFERENCE

MODEL CODING

모델 코드는 Valve → Type → End Construction → Class 순서의 기본 코드 뒤에 Material 접미사를 붙입니다. 사이즈는 모델명과 별도로 표기합니다.

Valve Type End Class Material
A ANGLE A BASIC 1 SW A 150 -F304 A182-F304
B BALL B YOKE WELDED 2 RF B 300 -A105 A105
G GLOBE C WELDED BONNET/COVER 3 FF C 600
L L/CHECK D LONG BONNET 4 RTJ D 800
S S/CHECK E CRYOGENIC 5 BW E 900
T GATE F BELLOWS 6 NPT F 1500
Y STRAINER G P.S.B/P.S.C 7 SW×NPT G 2500
H N.B P 4500
J Y-N.B H 5K
K NEEDLE J 10K
L 2-PIECE K 16K
N Y-P.S.B/Y-P.S.C L 20K
P WATER SEAL M 30K
N 40K
R 63K

Valve 밸브 종류

A
ANGLE
B
BALL
G
GLOBE
L
L/CHECK
S
S/CHECK
T
GATE
Y
STRAINER

Type 구조 및 형식

A
BASIC
B
YOKE WELDED
C
WELDED BONNET / COVER
D
LONG BONNET
E
CRYOGENIC
F
BELLOWS
G
P.S.B / P.S.C
H
N.B
J
Y-N.B
K
NEEDLE
L
2-PIECE
N
Y-P.S.B / Y-P.S.C
P
WATER SEAL

End Construction 끝단 형식

1
SW
2
RF
3
FF
4
RTJ
5
BW
6
NPT
7
SW × NPT

Class 압력 등급

A
150
B
300
C
600
D
800
E
900
F
1500
G
2500
P
4500
H
5K
J
10K
K
16K
L
20K
M
30K
N
40K
R
63K

Material Suffix 재질 접미사

-F304
A182-F304
-A105
A105

EXAMPLE · TA2A-F304

Gate Valve · Basic Type · RF End · Class 150 · A182-F304

하이픈 뒤에는 재질 접미사를 표기하며, 제품 사이즈는 별도 SIZE 항목에서 확인합니다.
